一般タイプ表面材アルミAL3型、窓透明特殊窓（窓90回転）、スプリングバンパーH1000特殊仕様、工場　スイングドア

一般タイプ表面材アルミAL3型、窓透明特殊窓（窓90回転）、スプリングバンパーH1000特殊仕様、工場　スイングドア　

導入先	工場
ドアタイプ	アルミスイングドア工場向けスイングドア工場

仕様

寸法	W1120-H1805　片開き
仕様	一般タイプ表面材アルミAL3型、窓透明

材質

表面材	アルミ
窓	アクリル
スプリングバンパー	H1000特殊仕様

詳細説明

こちらは、工場内に導入された、AL-3型スイングドアです。作業エリアと通路を区切る目的で設置され、安全性と作業効率の向上を図るためにご採用いただきました。

本製品は、異なるサイズの片開き（W1120×H1805mm）をご用意し、設置場所に合わせて柔軟に対応しています。ドア本体は軽量かつ耐久性に優れたアルミ製で、過酷な工場環境にも適応可能です。さらに、視認性を確保するために、透明アクリル製の窓を設けており、通行時の安全確認がしやすい設計となっています。

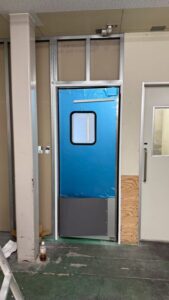

こちらはまだ養生の保護ビニールが貼ってある状態の写真です。使用時は青いビニールを剥がしてお使いいただきます。

今回の導入におけるポイントは、安全性を意識した視認性の確保です。作業員がカートや台車で資材でもスムーズに通行できるようにしました。また、透明窓の設置により、ドアの反対側の状況を確認でき、衝突などのリスクを軽減する工夫も施されています。

今回既存の開口枠を使用していますが、既存開口枠はw1500以上あります。通常スイングドアはドア1枚あたりw1200程度が限界となります。しかし今回こちらの工場では大きな台車は製品が通過をするために1500以上の開口はそのまま確保しています。ドア取付部分のみ補強のため、新規で建枠を新設しました。写真左側はそのまま空いておりビニールカーテンで閉じています。

また大きな製品が搬入搬出されるためにスプリングバンパーを大きく取り付けています。h1000のサイズでスプリングバンパーを取り付けて大きな面積でバンパーを取り付けました。

窓についてもお客様のご要望にて窓位置を異動、窓を横に回転させました。

スイングドア工場直販.comでは、現場の状況に応じた寸法・仕様に柔軟対応し、特殊な対応もしつつ、安全性と利便性を両立する製品をご提案しております。お気軽にお問い合わせくださいませ。
